Графики в виде баров


Для того чтобы на одном чертеже показать движение во вре­мени сразу нескольких рыночных параметров, часто используют графики, где каждому временному интервалу соответствует вер­тикальный отрезок с горизонтальными штрихами — бар. Подобно случаю линейных графиков, правило соответствия мо­мента времени на горизонтальной оси и интервала времени, за который рассчитываются ценовые параметры, может быть выбра­но различным образом, но оно должно быть одним и тем же на протяжении всего трафика.

Бар строится по следующим правилам (рис. 2.8):

над моментом времени, соответствующим рассматриваемому интервалу времени, рисуется вертикальный отрезок, верти­кальная координата верхней точки которого равна максималь­ной цене актива за данный интервал времени, а вертикальная координата нижней точки — минимальной цене;

слева от бара рисуется горизонтальный штрих, соответству­ющий цене открытия (т.е. цене первой сделки) для рассматри­ваемого интервала времени;

справа от бара строится горизонтальный штрих, соответствующий цене закрытия (или цене последней сделки) для данного интервала.

ГРАФИКИ В ВИДЕ БАРОВ

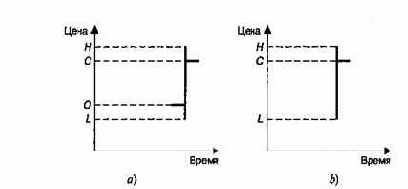

Рис. 2.8. Построение бара штрихового графика цен

(О — цена открытия, С — цена закрытия, Ь — минимальная цена,

Н — максимальная цена для выбранного интервала времени)
